LPG taseme mõõtelahendus – LevelSense

LevelSense laiendab varasema süsteemi funktsionaalsust, on oma eelkäijast töökindlam ning võimaldab mahutite täituvustaseme ja seadmete tööoleku pidevat jälgimist.

LevelSense on veebipõhine mõõtesüsteem, kus mahuti täituvustase uueneb mõneminutilise intervalliga.
Süsteem jälgib seadmete olekut ning genereerib häireid, kui mahutile paigaldatud saatja lõpetab andmete edastamise või kui IoT-kontroller ei edasta serverisse kindlaksmääratud aja jooksul andmeid.

Andmeühendus serveriga toimub teenindusjaama kohtvõrgu (LAN) kaudu. LAN-ühenduse puudumisel pakume IoT-kontrolleri LTE-versiooni.

Tööpõhimõte

LevelSense ühendab mahutitele paigaldatavad tasememõõturid, IoT-kontrolleri ning pilvepõhise seirerakenduse ühtseks tervikuks.

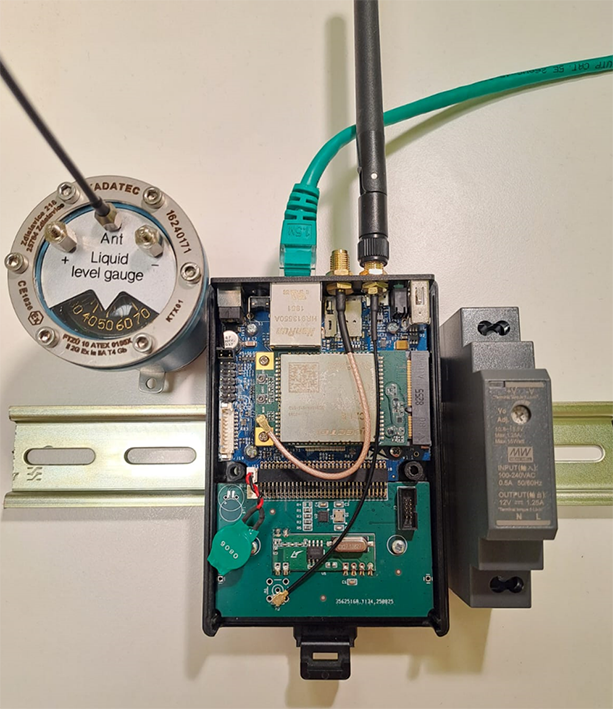

LevelSense koostisosad on:

• LevelSense Node (Kadatec KXT01) – mahutitele paigaldatavad raadiosaatjaga andurid LPG taseme mõõtmiseks
• LevelSense Hub – kogub anduritelt mõõteandmeid ja edastab need serverisse
• Antennid
• Toiteadapter – LevelSense Hub’i toitevarustuseks
• LevelSense Cloud – serverrakendus

LevelSense Node (Kadatec KTX01) mõõtur ringedastab omaenda seerianumbri koos mahuti täiteprotsendi, patareipinge ja temperatuuriga. Protsess kordub paariminutilise intervalliga.

LevelSense Hub kogub LevelSense Node tasememõõturitelt andmed ning edastab need serverrakendusse. Sidekatkestuste korral salvestatakse mõõteandmed lokaalselt ning edastus jätkub automaatselt pärast ühenduse taastumist.

LevelSense Cloud töötleb saabunud andmeid, salvestab mõõteajaloo ning jälgib seadmete ja side toimivust. Kui mõõtur kaob levist või saab tühjaks selle patarei, genereerib server alarmi. Kui LevelSense Hub’lt ei laeku pilveteenusesse kindla ajavahemiku vältel andmeid, genereerib server alarmi.

Paigaldustingimused

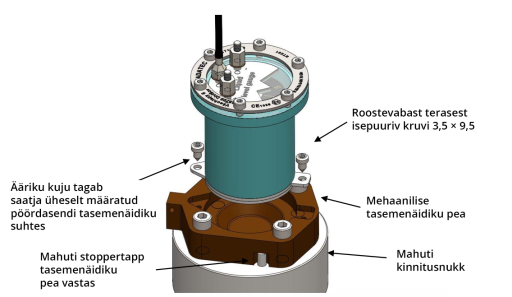

LevelSense Node mõõtur kinnitub kahe kruviga Junior tüübi horisontaalsele ühendusflantsile.

Mõõtur on ATEX sertifitseeritud ja ettenähtud töötama Ex tsoonides 1 ja 2. Mõõturi toiteallikaks on 3.6V 1100mAh patarei SAFT LS14250 eluaega 5 aastat. Mõõturi raadiosaatja sagedus 433MHz.

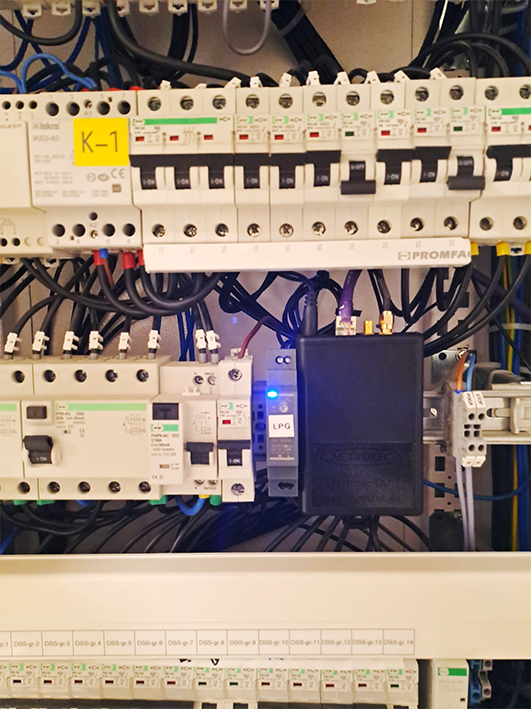

LevelSense Hub on ette nähtud paigaldamiseks DIN-liistule.

Seadme gabariitmõõdud on ligikaudu 120 × 80 × 30 mm. Selle jagu tuleb elektrikilbis ette näha vaba paigaldusruumi. Seadme paigalduskohas peab olema tagatud toite- ja andmesideühendus (230 VAC toitepesa või automaat, Etherneti võrguühenduse pistikupesa RJ45).

LevelSense’i kasutavad

AS Alexela ja Circle K Latvia
